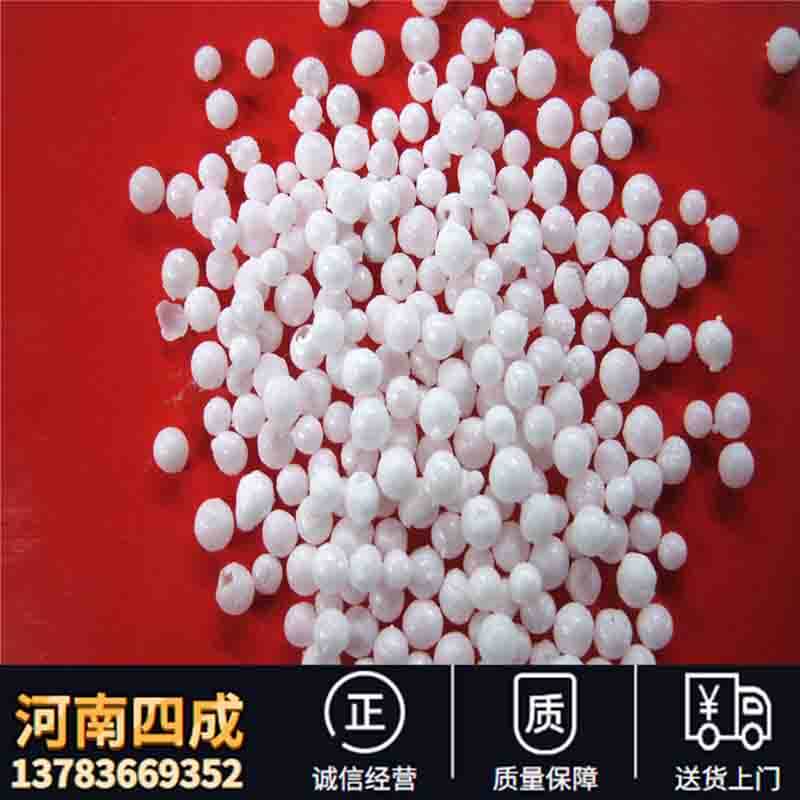

氧化铝空心球0.2-0.3mm
氧化铝空心球产品简介： 氧化铝空心......
轻质耐火砖原料 氧化铝空心球5-4mm 4-3mm 3-2mm
一、氧化铝空心球产品简介：
氧化铝空心球是一种新型的高温隔热材料。氧化铝空心球是将国标一级工业氧化铝粉，用三相电弧炉内融熔，然后利用压缩空气将熔融的液态氧化铝吹成空心球即得氧化铝空心球，晶型为阿尔法氧化铝微晶体。以氧化铝空心球为主体，可制成各种形状制品，最高使用温度1800℃，制品机械强度高，为一般轻质制品的数倍，而体积密度仅为刚玉制品的二分之一。
氧化铝空心球及其制品是一种耐高温、节能优异的轻质耐火材料，氧化铝空心球可用于做高温、超高温隔热填料，高温耐火混凝土轻质集料，高温浇注料等。氧化铝空心球耐火砖可用于高温节能（＞30%）倒焰窑、梭式窑、钼丝炉、钨棒炉、感应炉、氮化炉等。对于减轻炉体重量，改造结构、节约材料、节省能源，均会取得明显效果。
二、氧化铝空心球生产工艺：
生产氧化铝空心球前，先将电置于与石墨坩埚底部相接处的位置，加入适量工业氧化铝粉后便可起弧。操作电流为1.0kA,电压80~100V。起弧后，随着Al2O3的熔融，逐渐加料，直至石墨坩埚中的料液装满为止，此时液料温度为2200~2300℃。此后使坩埚倾倒，溶液流出。开动空压机，用压缩空气将液体吹散。压缩空气喷嘴与液体间的角度以60~70°为宜，被吹散的Al2O3液体将空气裹住，冷却凝固即成为空心球。收集吹得的球，经炼选、筛分。即为氧化铝空心球成品。

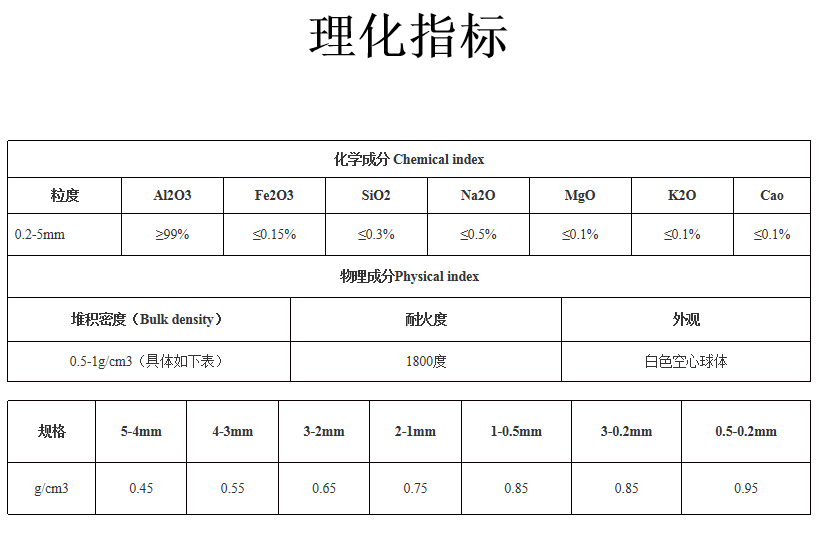

三、氧化铝空心球特点与性能：
氧化铝空心球，晶型为a-Al2O3微晶体。我公司生产的氧化铝空心球体积密度小，杂质含量低，导热系数低。以氧化铝空心球为主体，可制成各种形状制品，高使用温度1800℃，制品机械强度高，为一般轻质制品的数倍，而体积密度仅为刚玉制品的二分之一
四、氧化铝空心球分类：

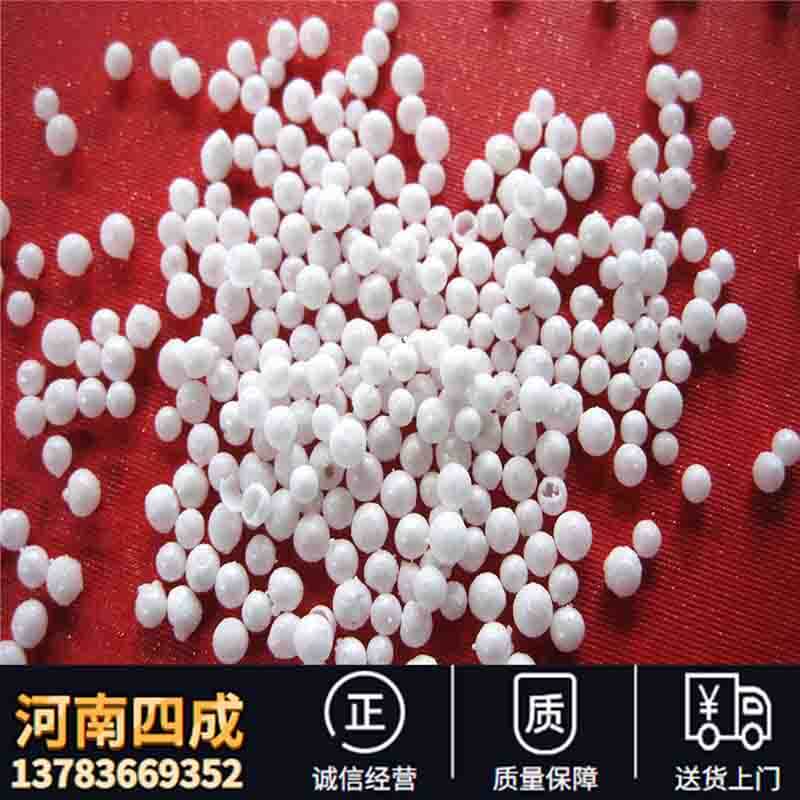

氧化铝空心球有混级球和分级球两种：混级球的粒径为0.2-5mm,分级球的粒径分别为0.2-1mm,1-2mm,2-3mm,3-5mm.
五、氧化铝空心球应用：
氧化铝空心球及其制品是一种耐高温、优异的轻质耐火材料，在各种气氛下使用都非常稳定。特别是于在1800℃的高温窑炉上应用。氧化铝空心球可用于做高温、超高温隔热填料，高温耐火混凝土轻质材料，高温浇注料等。氧化铝空心球耐火砖可用于高温（＞30%）倒焰窑、梭式窑、钼丝炉、钨棒炉、感应炉、氮化炉等。对于减轻炉体重量，改造结构、节约材料、节省能源，高达40%以上，均取得明显效果。
氧化铝空心球在石化工业气化炉、炭黑工业反应炉、冶金工业感应电炉等高温、超高温窑炉上得到广泛应用，取得了十分满意的效果。
